辦公室火災報警（中斷應用）

2015/6/30 9:53:16 人評論 次瀏覽 分類：永宏應用案例

【控制要求】
1.當感熱警報器感應到高溫時（可能發生火災），警鈴響起，噴水閥立刻開始噴水。
2.當警報解除后，按下警報解除按鈕，噴水閥停止噴水，警鈴聲滅。 【元件說明】
PLC 元件 控制說明
X0 感熱警報器：當溫度過高時， X0狀態為 ON
X1 警報解除按鈕：按下時， X1狀態為 ON
Y0 噴水閥
Y1 火災警鈴

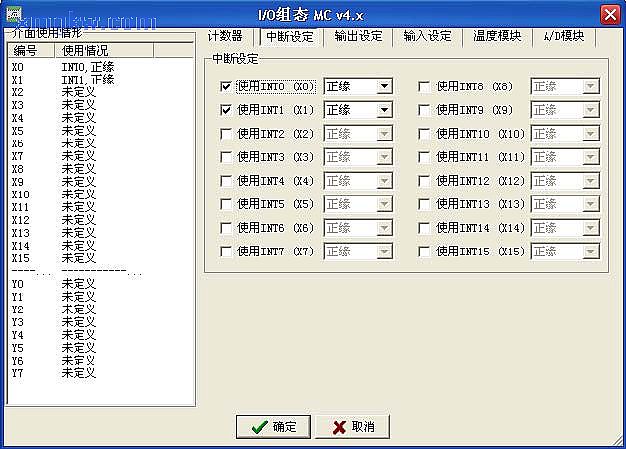

【控制程序】 I/0組態

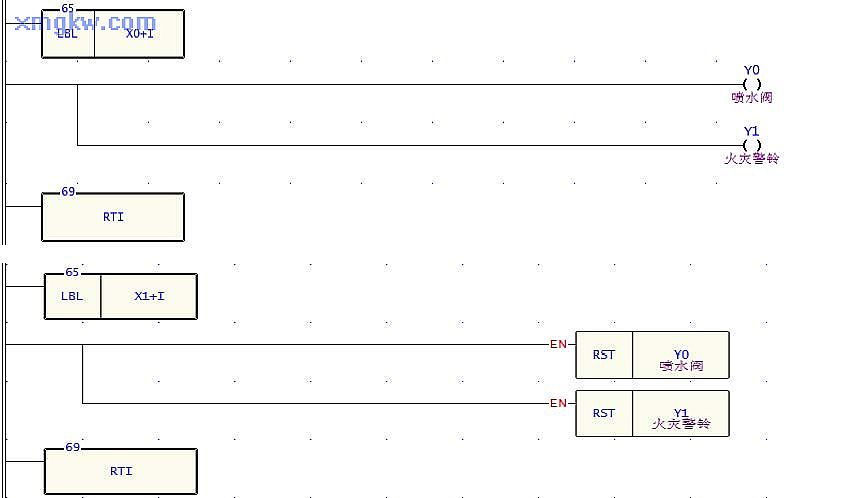

中斷程序

【程序說明】
  1. 1. “X0+I”和“ X1+I”是永宏 PLC系統預留的外部輸入中斷標號。當 X0、X1上升沿觸發時，執行對應的 “X0+I”和“X1+I”中斷。
  2. 辦公室內的溫度正常時，感熱警報器不動作， X0為OFF，無中斷信號產生，中斷子程序不執行。
  3. 當辦公室內的溫度過高時，感熱警報器動作， X0由OFF→ON變化時， PLC立即停止主程序的執行，轉而執行中斷子程序“ X0+I”，打開噴水閥（ Y0）和警鈴（ Y1）；“ X0+I”執行完畢后，再返回主程序并從斷點處繼續往下執行。
  4. 當警報解除時，按下警報解除按鈕， X1由OFF→ON變化，PLC 立即停止主程序執行，轉而執行中斷子程序“X1+I”，關閉噴水閥（ Y0）和警鈴（ Y1）；“ X1+I”執行完畢后，再返回主程序從斷點處繼續往下執行。
