T_FIL單筆數據多點傳輸

2015/6/30 9:32:30 人評論 次瀏覽 分類：永宏應用案例

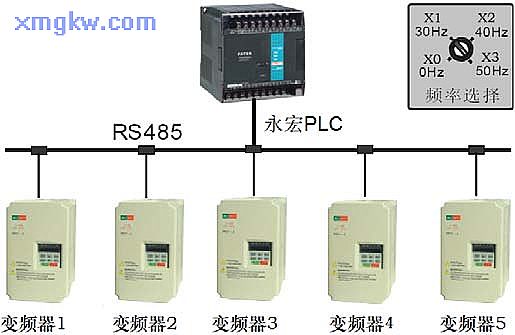

【控制要求】用一臺 FBs-24MC PLC主機通過 RS485通訊，控制多臺變頻器時，有時需要多臺變頻器的運轉頻率相同。假設通過 PLC內部程序使得 PLC的 D10~D14分別對應 5臺變頻器的驅動頻率。這時，只需旋動多段旋鈕開關，即可同時改變 5臺變頻器的頻率。
【元件說明】
PLC 元件 控制說明
X0 選擇 0Hz頻率：當旋鈕旋轉到〝 0Hz〞位置時， X0狀態為 ON
X1 選擇 30Hz頻率：當旋鈕旋轉到〝 30Hz〞位置時， X1狀態為 ON
X2 選擇 40Hz頻率，當旋鈕旋轉到〝 40Hz〞位置時， X2狀態為 ON
X3 選擇 50Hz頻率，當旋鈕旋轉到〝 50Hz〞位置時， X3狀態為 ON
D10-D14 變頻器 1 ~5的驅動頻率

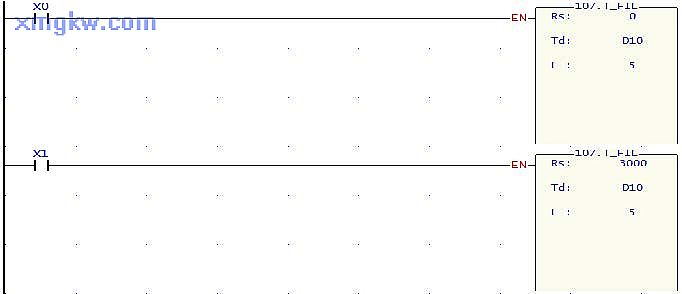

【控制程序】

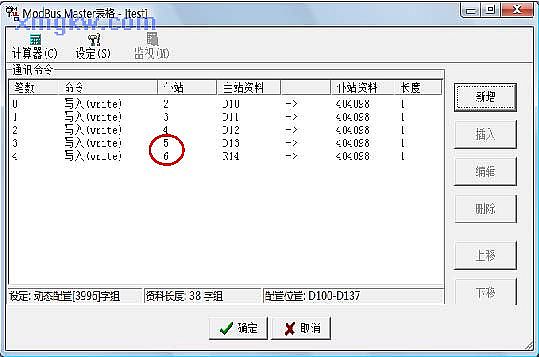

通訊表格：

【程序說明】
  1. X0=ON時，將 0傳送到寄存器 D10~D14，5個變頻器的運轉頻率為 0Hz。
  2. X1=ON時，將 3000傳送到寄存器 D10~D14，5個變頻器的運轉頻率為 30Hz。

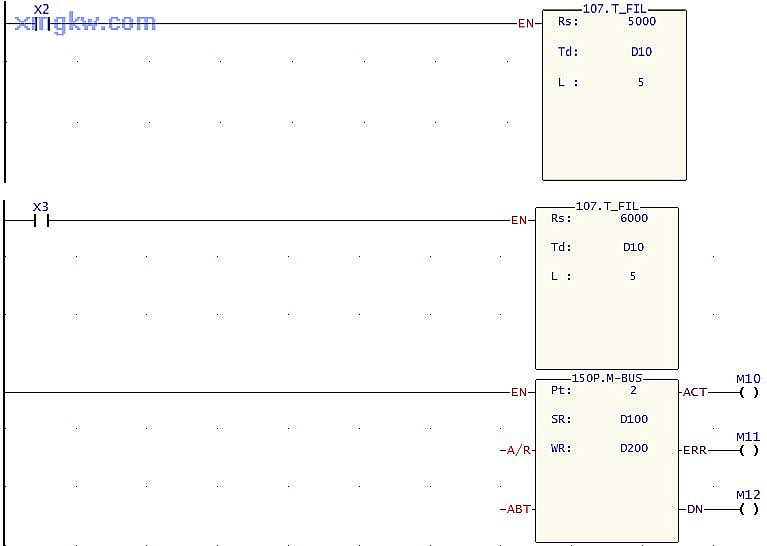

  3. X2= ON時，將 5000傳送到寄存器 D10~D14，5個變頻器的運轉頻率為 50Hz。
  4. X3= ON時，將 6000傳送到寄存器 D10~D14，5個變頻器的運轉頻率為 60Hz。
  5. FUN.150指令，通過 ModBus協議與變頻器通訊，通訊表格見上圖。
  6. FUN107.T_FIL，單筆數據多點傳輸。比一般的 MOV指令，程序長度縮小為 1/5。
