TOGG自動清掃黑板

2015/6/26 14:01:28 人評論 次瀏覽 分類：永宏應用案例

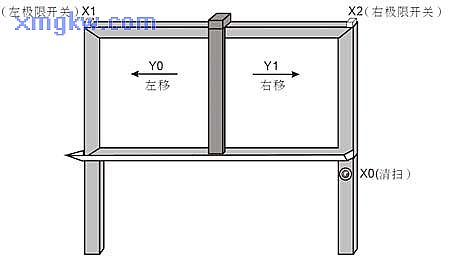

【控制要求】黑板清掃臂有左移和右移兩種動作，按一下清掃按鈕，可在左移和右移兩種動作之間切換。清掃臂移至黑板左極限或右極限時，清掃臂將停止動作，直至再次按下清掃按鈕才會(huì )向上次移動方向的反方向移動。
【元件說明】
PLC元件 控制說明
X0 清掃按鈕：按下時， X0狀態為 ON
X1 黑板左極限開關：碰觸到該開關時， X1狀態為ON
X2 黑板右極限開關：碰觸到該開關時， X2狀態為ON
Y0 清掃臂左移
Y1 清掃臂右移

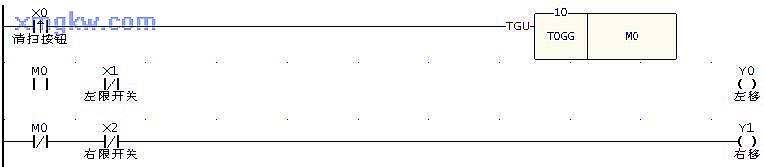

【控制程序】

【程序說明】
  1. 當按下清掃按鈕時， X0由OFF→ON變化一次， TOGG 指令執行，假設一開始時 M0=OFF，則M0會(huì )變?yōu)镺N，Y0線圈導通，清掃臂左移，移到左極限時， X1=ON，其常閉接點斷開， Y0線圈關斷，清掃臂停止移動。
  2. 再次按下按鈕時， X0又由OFF→ON變化一次， M0會(huì )由上次的 ON狀態變?yōu)?OFF，此時Y1線圈將導通，清掃臂將右移，移到右極限時， X2=ON，其常閉接點斷開， Y1線圈關斷，清掃臂停止移動。
  3. 無論清掃臂處于黑板的哪個位置，只要再次按下清掃按鈕，清掃臂都會(huì )朝上次移動方向的反方向移動。
