廈門永宏亞得機電科技有限公司2012年廈門臺交會(huì )

2012/5/3 9:44:18 人評論次瀏覽分類：亞得動態

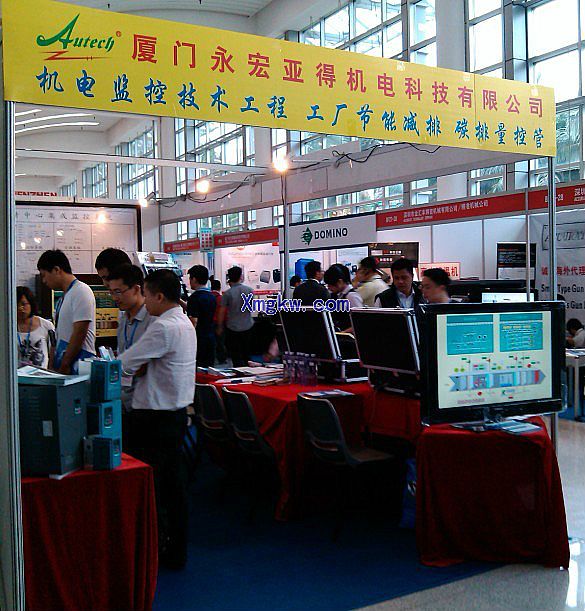

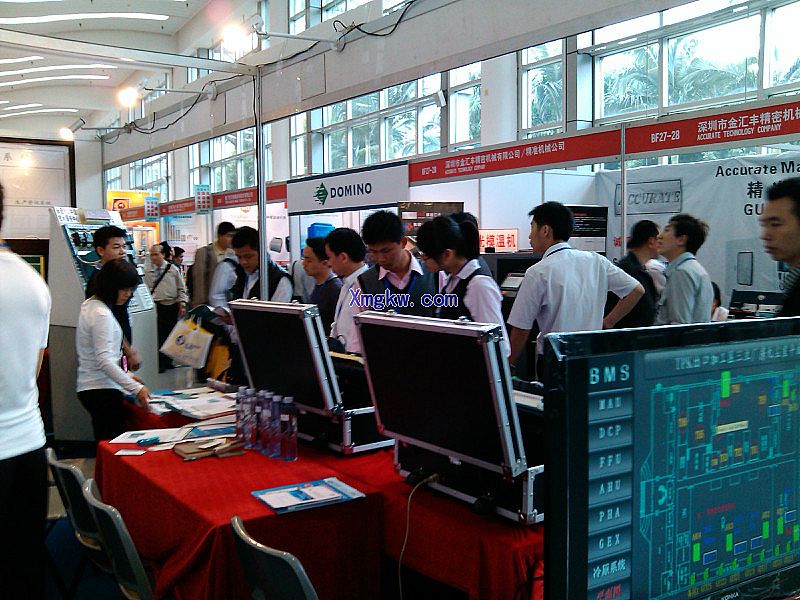

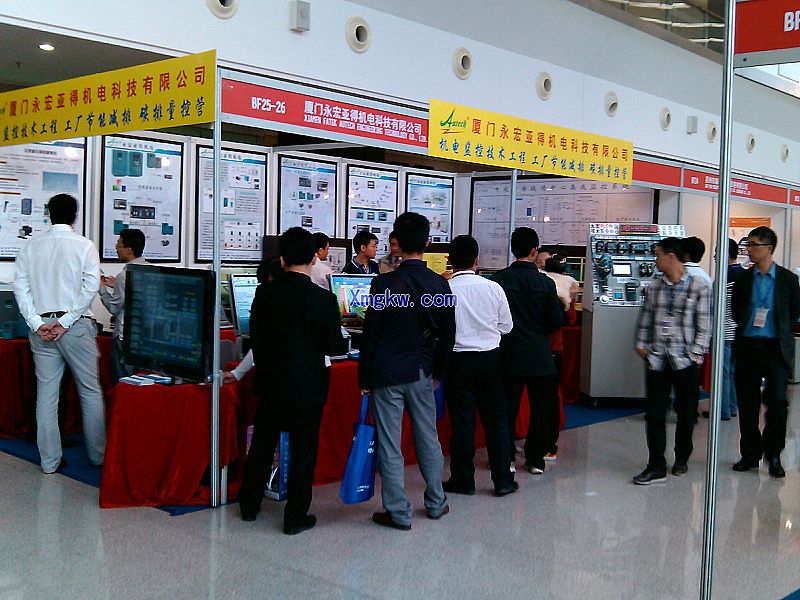

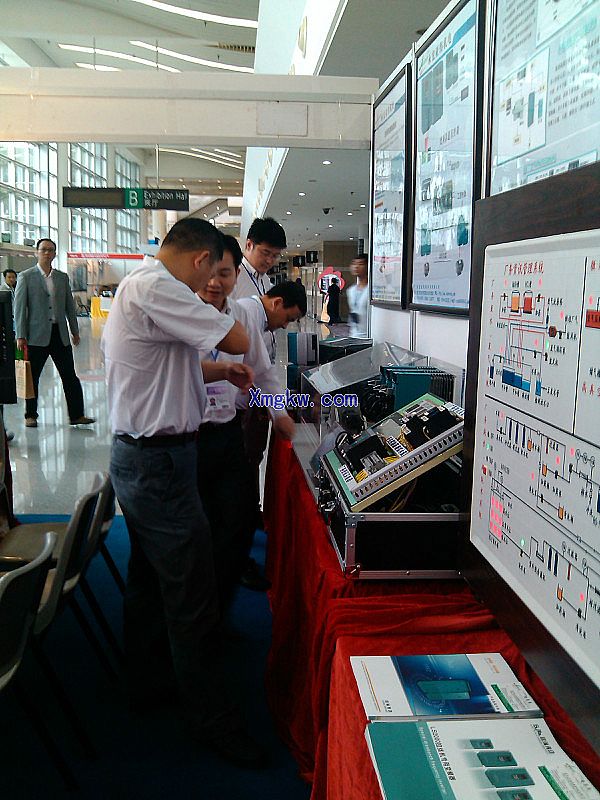

2012年4月26-29日在廈門國際會(huì )展中心展開：十六屆海峽兩岸機械電子商品交易會(huì ) 廈門對臺進出口商品交易會(huì )，廈門永宏亞得機電科技有限公司參加展覽，展位為B廳FB25-26號，永宏亞得全體員工誠邀廣大朋友蒞臨指導！

跟廣大朋友報告下展會(huì )情況：4月26-27日展會(huì )開始，先介紹下我司展覽的說明：

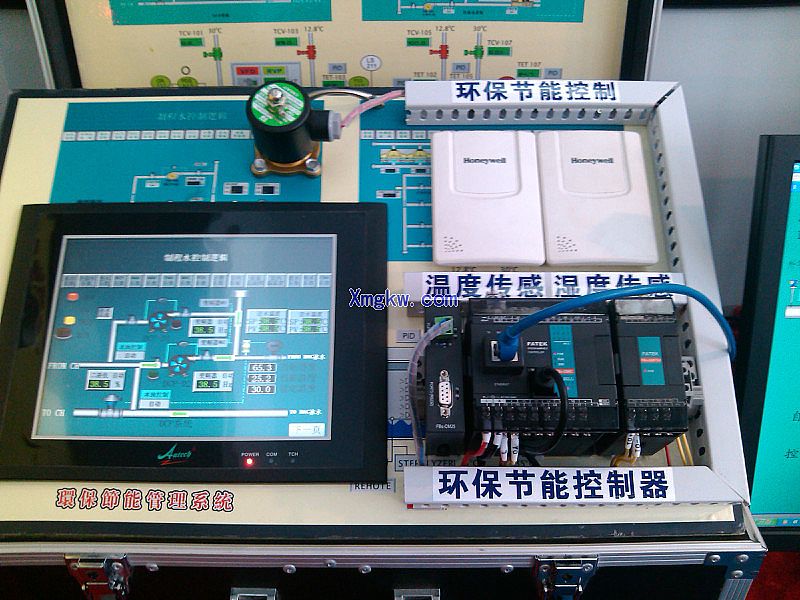

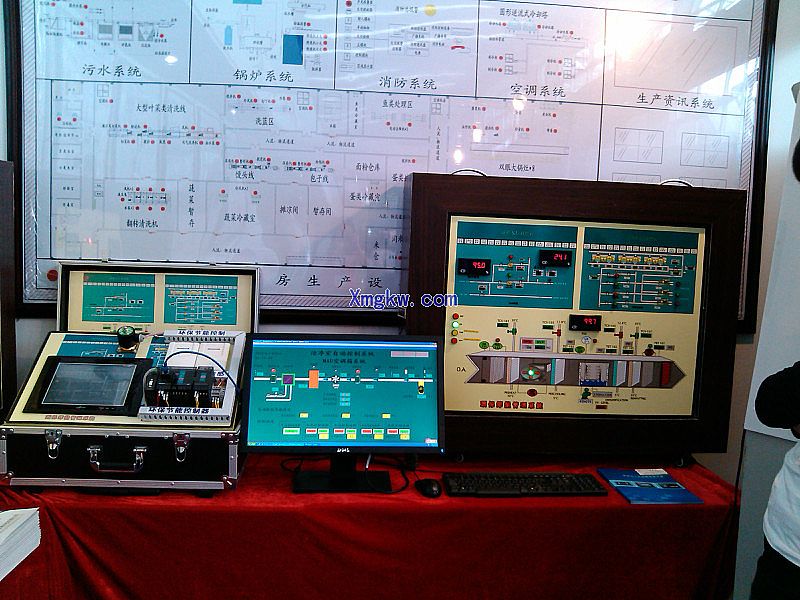

1、環保節能管理系統

環保節能管理系統運用簡介：

這個展板及展箱，展示的是環保節能系統解決方案，相信我們的很多工廠都有空調系統或冰水系統，基于冰水系統耗能比較大，如何節能，降低生產成本就是我們工廠比較關注的問題，這個小展箱是模擬現場，其中包括了溫濕度傳感器和水閥。

比如我們的現場環境是恒溫或恒濕恒溫廠房，那么，當溫度高于設定的溫度時，這個水閥即開啟降溫，比如我們現在設的是20度，（觸摸屏上的數據）現場的溫度為22度，這時水閥就會(huì )根據我們的控制條件自動打開，釋放冰水降溫。

我們的系統可實現遠程監控，現場有任何問題都會(huì )在系統中體現出來，從而實現智能化。

二、操作說明：

1、系統控制原理：

溫度過高時，冰水閥自動開啟，關閉加熱器，降溫；

溫度過低時，開啟加熱器，冰水閥自動閉合，升溫；

濕度過高時，冰水閥自動開啟，關閉加濕器，除濕；

濕度過低時，開啟加濕器，冰水閥自動閉合，加濕。

PLC主機與中控模擬系統通過RS-485通訊線通訊。由PLC組成的現場采集器將現場設備的運行狀態及實時變動的數據，通過485通訊線傳遞至展板，同時可通過網絡(luò )接口模塊連線至中控室，把信息傳至電腦上。

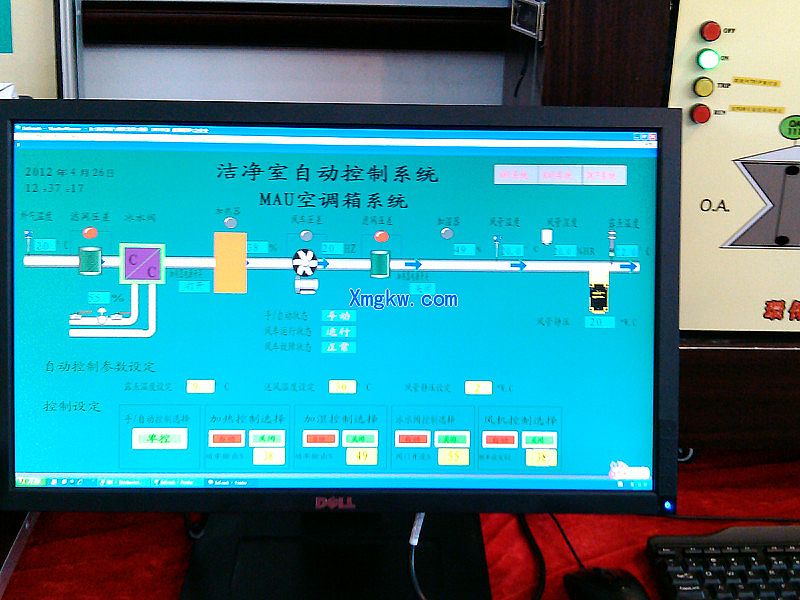

目前，我們的電腦顯示的Intouch畫面，主要是模擬整個環保節能系統現場，以生動的工藝流程畫面為我們展示系統的實際情況，令我們坐在辦公室都可以實時了解現場情況，實現對設備的自動化管理。

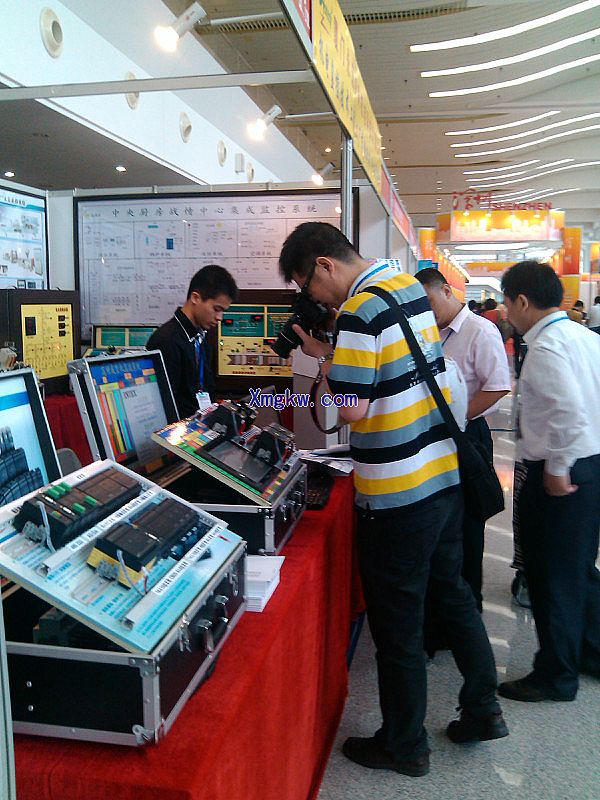

2、精巧的B1系列產品展：

精巧的B1系列產品

這個展箱展示的是精巧的B1系列產品。

B1主機，共有B1-M10/14/20/24等四種主機，本身自帶一個串行通訊端口，最多可擴充至3個。

支持B1-L2DA/B1-L4AD/B1-L2A1D等模擬I/O及擴充串行通訊口。

支持I/O擴充，******可擴充輸入加輸出共64點。

B1系列PLC支持內建兩個通訊端口，一個232，一個485。

3、電力監控系統

人機界面圖片有些曝光，拍攝者的技術問題

一、系統運用簡介：

這個展板及展箱，展示的是電力系統節能方案。

二、操作說明：

1、可調變電源模擬現場設備輸出電壓、電流。

2、現場設備輸出電壓經過電壓變送器轉換成0—10V電壓傳送給電力監控資訊采集器（PLC主機），由PLC轉換成相對應的電壓值顯示到電力監控系統的數顯表；設備輸出的電流經過電流變送器轉換成4-20mA電流傳送給電力監控采集器，由PLC轉換成相對應的電流值顯示到電力監控系統的數顯表。

3、可調變電源操作：

旋轉電流變化模擬旋鈕調節電流變化，顯示在觸摸屏上及展板數顯表上。

旋轉電壓變化模擬旋鈕調節電壓變化，顯示在觸摸屏上及展板數顯表上。

4、此系統可以為我們實現對電力的采集和監控。方便我們對電力能源的管理。

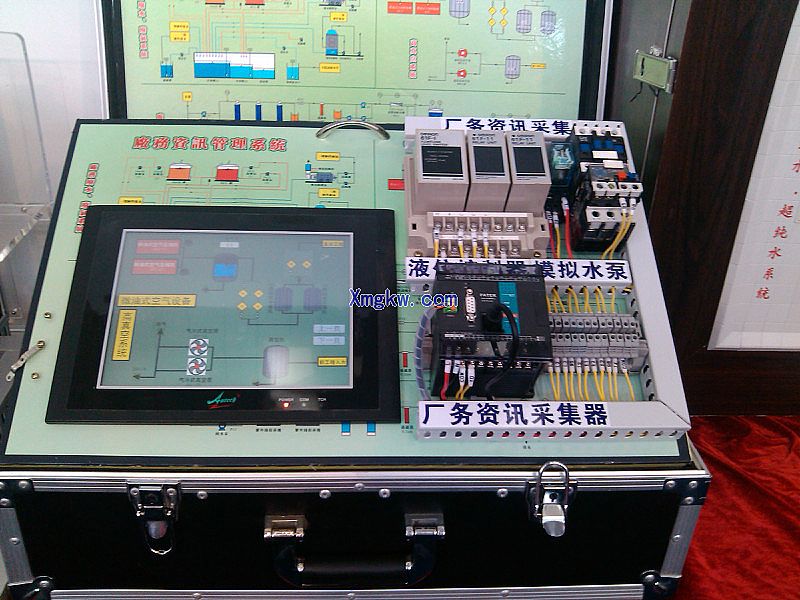

4、廠務資訊管理系統

一、系統運用簡介：

這個展板及展箱，展示的是廠務資訊系統解決方案，相信我們正規的大型工廠都有廢水廢氣系統，純水系統，空壓系統等，而目前仍有不少工廠的這些系統都是獨立的，廠務維護人員經常需要前往現場筆錄一些設備的運行數據信息，如此不僅耗費人力，還會(huì )影響我們實時對系統進行管理。

如果我們能把這些系統所有重要數據采集到中央控制室電腦屏幕上，就不需要經常派廠務人員去現場記錄各個系統的運行數據等信息，造成人力資源上的浪費，同時，采取我們這個方案，將方便我們管理和監視各個系統的運行狀況。

我們這個展箱，上面模擬的是水箱的液位高低，當液位處于低液位時，系統顯示黃燈報警；當液位達到高液位時，系統顯示紅燈報警。報警反饋到展板上面，我們的廠務人員就能隨時知道各個系統的報警信息，從而能及時地發現問題，對其進行處理。

這個是控制水泵啟停的接觸器，我們模擬現場如純水水泵，我們通過觸摸屏控制水泵并接收水泵的運行反饋信號，故障TRIP跳脫信號，這幾個信號同時反映到我們的展板。紅燈表示停止，綠燈表示正常運行，黃燈表示水泵過載跳脫。如此實現遠程監控，現場有任何問題都會(huì )在系統中體現出來，從而實現智能化。

我們的操作箱可以模擬故障跳脫動作。跳脫提示現場維護人員去查看故障。

二、操作說明：

1、用操作箱上的液位控制模擬器實現液位的高低狀態。當液位達到高液位時，操作箱現場液位控制器61F-1的E1、E3觸點吸合，廠務資訊采集器（即PLC主機）從液位控制器采集到高液位信號，高液位警示燈ON。

2、當液位處于低液位時，操作箱現場液位控制器61F-1的E2、E3觸點吸合，廠務資訊采集器（即PLC主機）從液位控制器采集到低液位信號，低液位警示燈ON。

3、啟動RUN按鈕，ON（執行）指示燈亮，PLC 輸出Y0點所對應的內部繼電器吸合，由Y0控制的現場中間繼電器線圈得電，其常開觸點吸合，水泵接觸器線圈得電，常開接點吸合，水泵工作，其運行信號由接觸器的無源接點（線號13）傳至PLC的輸入點X4，水泵的運行狀態反饋到操作界面。

當OL過載電驛TRIP跳脫，水泵接觸器接點斷開，水泵停止運行，同時PLC執行停止命令，OFF（停止）指示燈亮，PLC輸入點X4無信號輸入，水泵的停止狀態反饋到操作界面。

水泵每4秒鐘模擬切換運轉、停止一次。

PLC執行停止命令，由PLC控制的設備同時停止運行。

當OL過載電驛復歸位，一切狀態還原。

4、操作箱的廠務資訊采集器作為控制系統主站，通過RS-485通訊線與馬賽克模擬屏通訊。

操作人機界面：觸控RUN按鈕，切換水泵接觸器的運行及停止狀態，實現由人機控制設備現場的功能。

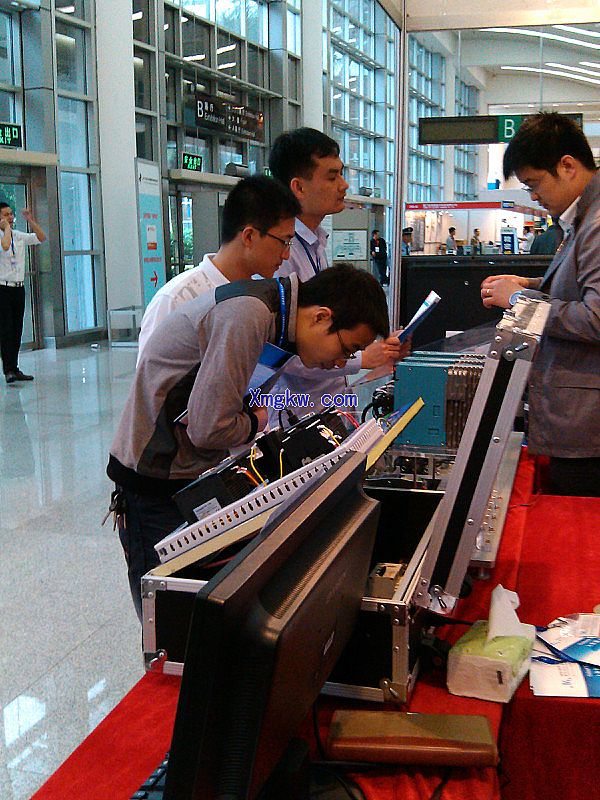

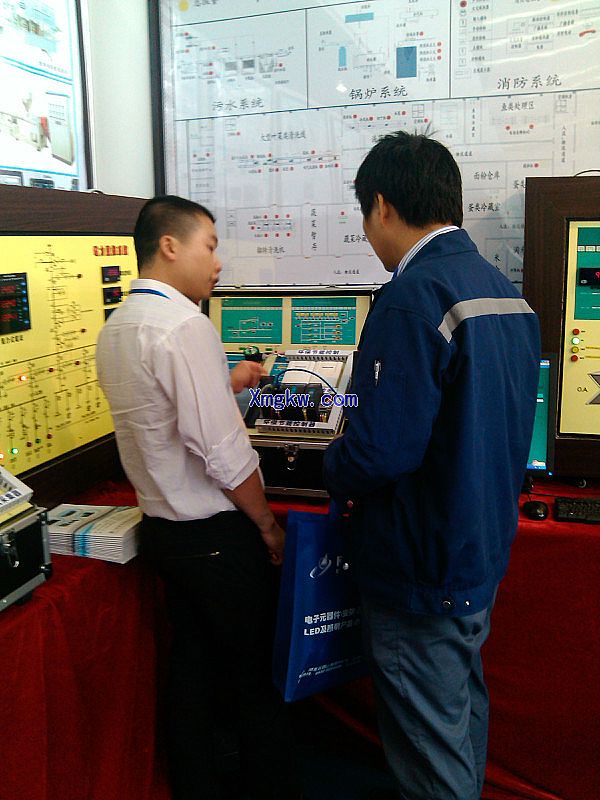

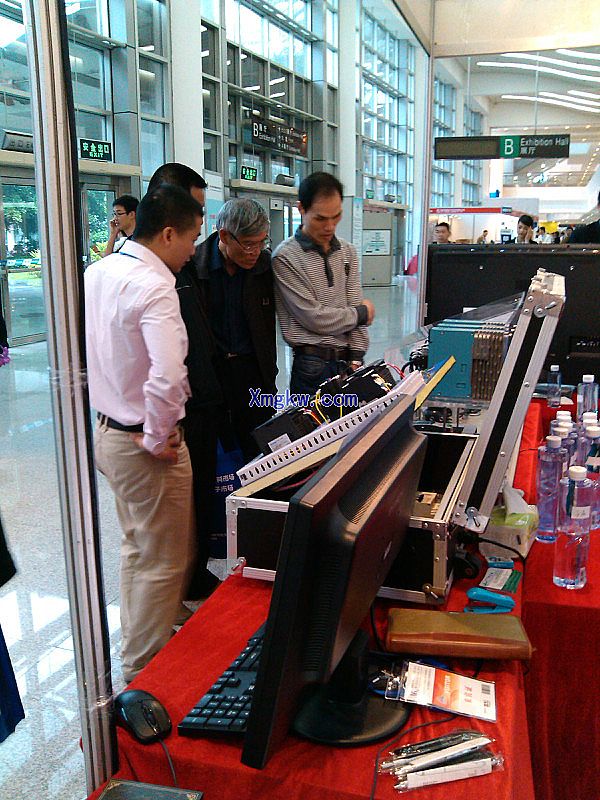

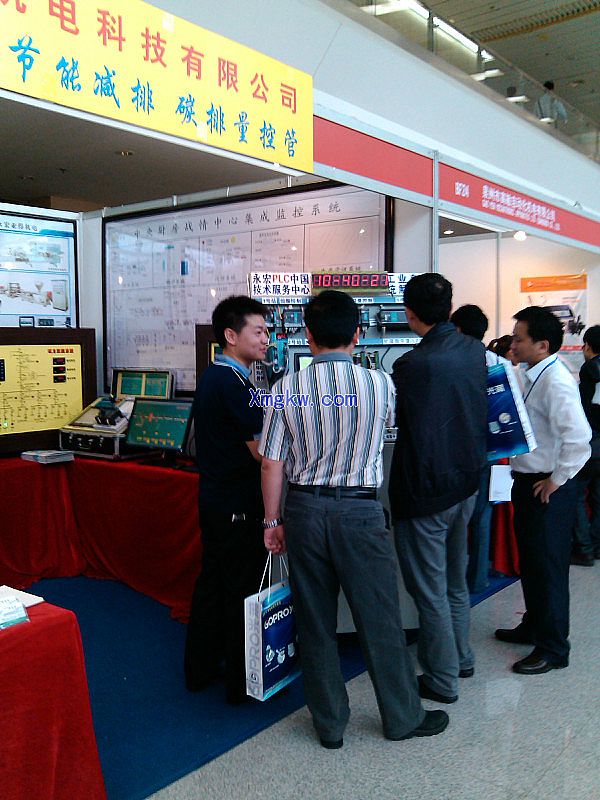

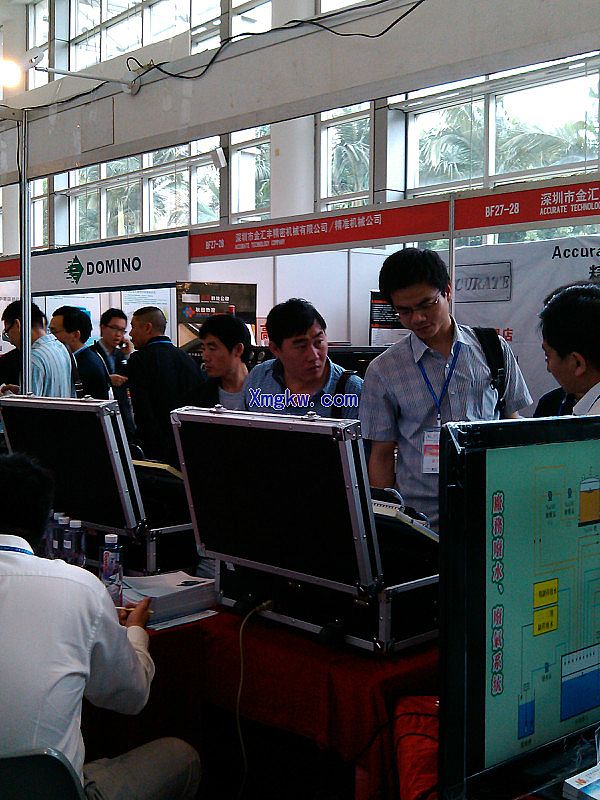

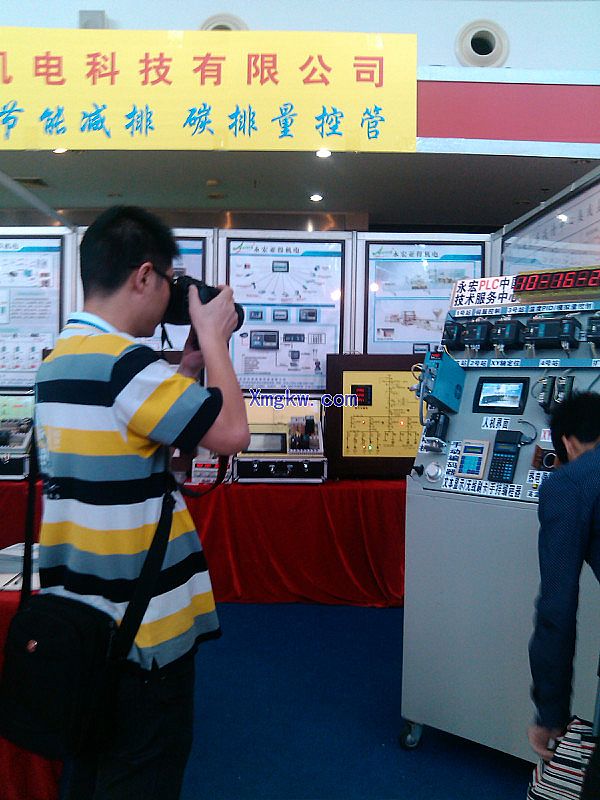

后續更新其他系統及產品展示，以下為部分客戶蒞臨指導，感謝支持和關注永宏亞得成長的朋友，您的滿意是我們******的追求，一如既往，客戶第一！
